Tipo de trabajo realizado

El proyecto del Canal de drenaje pluvial 4º Anillo Oeste se encuentra ubicado al Oeste de la Ciudad de Santa Cruz de la Sierra, dentro del radio urbano de la misma, en el Departamento de Santa Cruz de la Sierra a implementarse en la Jardinera Central del 4º Anillo de Circunvalación entre las radiales 16 y 21, con una longitud de 5.650 metros.
El proyecto contempla la evacuación de un caudal de 120 m3/seg. Con un ancho de solera que en su inicio es de 1,50 m. y en su etapa final supera los 17.00 m. con un ancho promedio de aproximadamente 11,5 m. Está ubicado en una zona urbana densamente poblada que abarca desde el Cementerio "La Cuchilla" hasta el Río Piraí a la altura de la Avda. Centenario. El cálculo hidráulico del canal no tuvo que ser modificado por lo tanto sus dimensiones son las del proyecto original.
El proyecto en sí, consiste en la construcción de un Canal de Drenaje Pluvial.
Se desarrolla sobre una topografía predominantemente plana. En general el alineamiento horizontal presenta leves variaciones de dirección, lo cual significa la presencia de curvas.

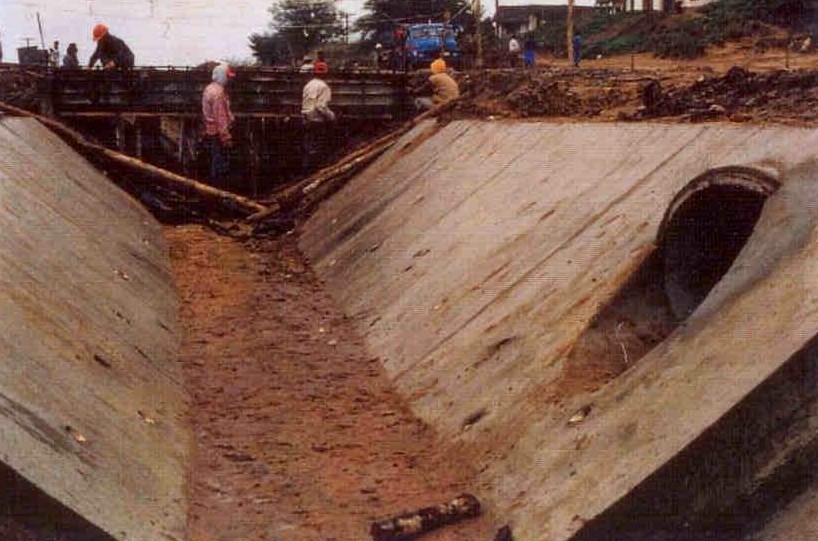

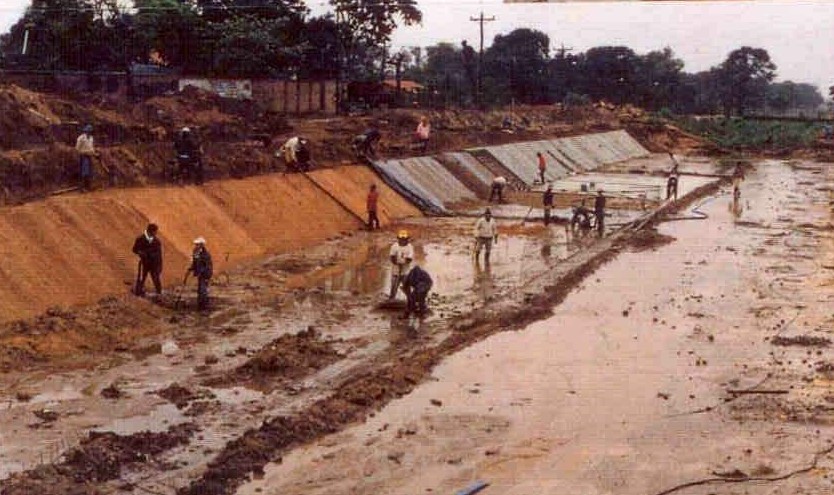

El proyecto consiste en la construcción de un canal abierto, revestido de hormigón armado, de sección trapecial variable a implementarse en la Jardinera Central del 4º Anillo de Circunvalación. Parte del canal está compuesto por dovelas para conductos en túneles.
La sección transversal tipo es variable dado que el canal de drenaje aumenta su capacidad por tramos.
A medida que se acerca al Río Piraí, existen siete secciones transversales tipos para el proyecto:
  -Sección Tipo Tramo I: De Prog. 0+185 a 0+800 para un caudal de 6,85 m3 por segundo, se proyecta el canal con una solera de 1 m y un ancho de 4,64 m en su parte superior.
  -Sección Tipo Tramo II: De Prog. 0+800 a 1+400 para un caudal de 23,20 m3 por segundo, se proyecta el canal con una solera de 3,30 m y un ancho de 7,98 m en su parte superior.
  -Sección Tipo Tramo III: De Prog. 1+400 a 2+200 para un caudal de 49,28 m3 por segundo, se proyecta el canal con una solera de 7,80 m y un ancho de 12,48 m en su parte superior.
  -Sección Tipo Tramo IV: De Prog. 2+200 a 3+250 para un caudal de 71,57 m3 por segundo, se proyecta el canal con una solera de 12,10 m y un ancho de 16,78 m en su parte superior.
  -Sección Tipo Tramo V: De Prog. 3+250 a 3+900 para un caudal de 88,56 m3 por segundo, se proyecta el canal con una solera de 14,90 m y un ancho de 19,58 m en su parte superior.
  -Sección Tipo Tramo VI: De Prog. 3+900 a 4+550 para un caudal de 99,91 m3 por segundo, se proyecta el canal con una solera de 17 m y un ancho de 21,78 m en su parte superior.
  -Sección Tipo Tramo VII: De Prog. 4+550 a 5+611 para un caudal de 100,16 m3 por segundo, se proyecta el canal con una solera de 17,10 m y un ancho de 21,78 m en su parte superior.
Tiene un revestimiento de Hº Aº de un espesor de 0,07 m tanto en taludes como en solera. Está asentado sobre una membrana de Geotextil GP 30 que recubre un dren horizontal de ripio calcáreo de 0,10 m de espesor por todo el ancho de la solera. Además, para evitar la subpresión lleva barbacanas de PVC de 3" de diámetro tanto en la solera como en los taludes hasta una altura de 1 m.

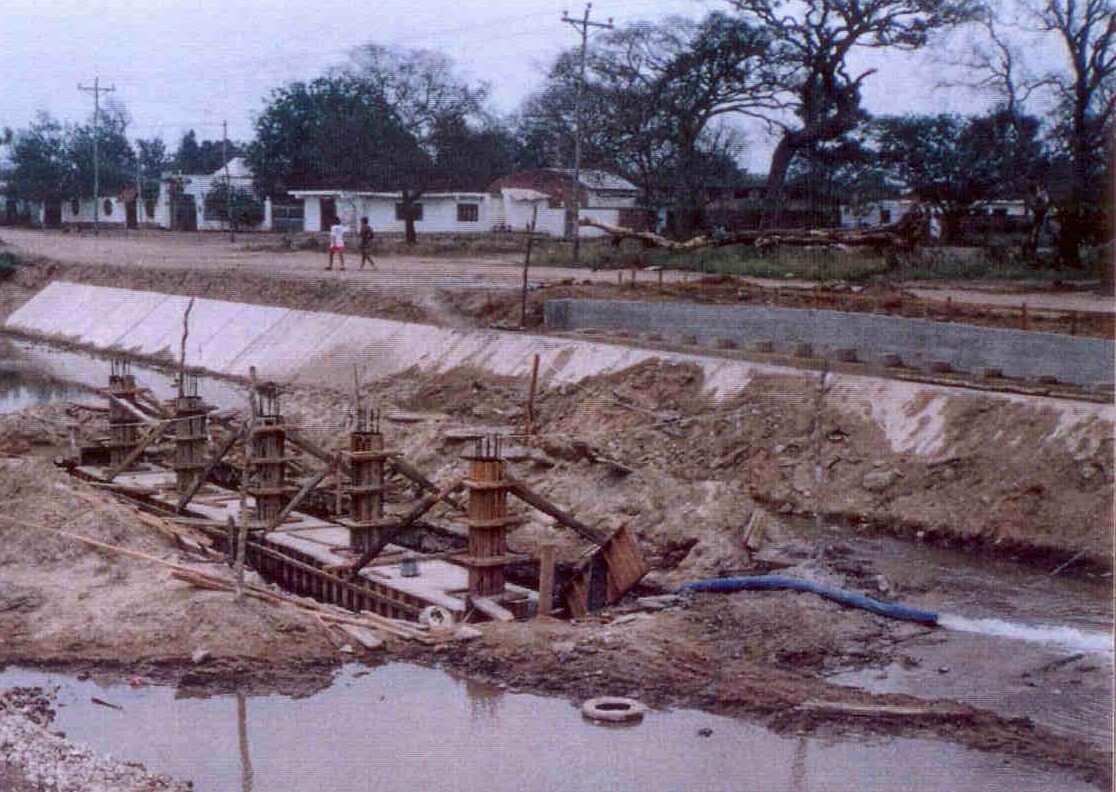

Contempla asimismo la construcción de catorce (14) puentes peatonales de Hº pretensado con las longitudes siguientes: 2 de L: 10.00 m., 3 de L: 15,00 m., 3 de L: 19,00 m., 3 de L: 22,00 m. y 3 de L: 24,00 m. todos de 1,20 m. de ancho con barandas metálicas. Además existen 11 puentes vehiculares 5 de Hº armado tradicional y 6 de Hº pretensado de vinculación entre las vías interna y externa del 4ª anillo de circunvalación.
Servicios brindados:
Revisión de proyecto, rediseño y supervisión de obra.
